產品介紹
該系列閥的動作性能與水力控制閥相似。它主要是利用管路內的自身壓力，通過上下腔控制室的壓力差來控制主閥盤的運動，再通過旁通管路和各種不同構造的導閥起不同功能產生各系列閥，從而達到各種要求之目的。該閥分別為消聲/消錘／緩開/緩閉止回閥、水位控制閥、減壓閥、安全/泄壓閥、電動遙控閥等用于各種不同的場合，自動保證管網的安全運行，廣泛用于建筑、消防、水廠、暖通、鋼鐵、電力、石油、化工等系統管網。
產品特點
●具有緩開功能，可解決傳統的人關閥開泵：
●具有緩閉功能，可人為調節關閉時間，自動實現緩閉，消除水錘；
●具有良好密封性能，關閉后可達到滴水不漏：
●動作靈敏、安全可靠，不會出現失控現象：
●無須人為操作，在管網運行的全過程中均為自動工作；
●閥內外及所有易腐蝕件均采用環氧樹脂粉體涂裝；
●可拆卸閥座結構巧妙，維修更換方便(無須整臺閥門拆除)；
●在管路中可任意立式或臥式安裝其可靠性不變。
主要性能規范
| 公稱壓力 PN(MPa) |
1.0 |
1.6 |
2.5 |
| 強度試驗 (MPa) |
1.5 |
2.4 |
3.8 |
| 密封試驗 (MPa) |
1.1 |
1.76 |
2.75 |
| 氣密封試驗 (Bar) |
6 |
0.6 |
0.6 |
| I作溫度 |
<80℃ |
| 適用介質 |
水及物理、化學性質類似于水的介質 |

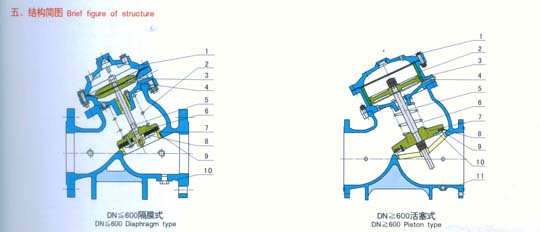

主要零件材料
隔膜式
| 序號 |
部件名稱 |
選用材料 |
| 1 |
閥蓋 |
灰鑄鐵、球 墨 鑄鐵、碳鋼、不銹鋼、黃鋼 |
| 2 |
彈簧 |
彈簧鋼、不銹鋼、 |
| 3 |
膜片壓板 |
球墨鑄鐵、黃銅、不銹鋼 |
| 4 |
膜片 |
丁腈尼龍強化橡膠、三元乙丙尼龍強化橡膠 |
| 5 |
閥桿 |
2Cr13 、不銹鋼 |
| 6 |
閥瓣 |
球墨鑄鐵、黃銅 |
| 7 |
密封墊 |
丁腈橡膠、 |
| 8 |
密封墊壓板 |
球墨鑄鐵、黃銅 、不銹鋼 |
| 9 |
閥座 |
不銹鋼 SS |
| 10 |
閥體 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、黃銅 |
活塞式
| 序號 |
部件名稱 |
選用材料 |
| 1 |
閥蓋 |
灰鑄鐵、球 墨 鑄鐵、碳鋼、不銹鋼、黃鋼 |
| 2 |
缸套 |
彈簧鋼、不銹鋼、 |
| 3 |
活塞 |
球墨鑄鐵 |
| 4 |
密封圈 |
丁腈橡膠 NBR |
| 5 |
閥桿 |
2Cr13 、不銹鋼 |
| 6 |
彈簧 |
彈簧鋼、 不銹鋼 |
| 7 |
閥盤 |
球墨鑄鐵 |
| 8 |
密封墊 |
丁腈橡膠 NBR |
| 9 |
閥座 |
不銹鋼 SS 、黃銅 、不銹鋼 |
| 10 |
密封壓板 |
球墨鑄鐵、黃銅、不銹鋼 |
| 11 |
閥體 |
鑄鐵、球墨鑄鐵、碳鋼 |
