您現在所在的位置：精嘉閥門集團 - 美標止回閥系列 > 美標緊湊型鋼制止回閥

下一條：美標高壓鑄鋼止回閥

上一條：美標Y型緊湊型鋼制止回閥

產品介紹

適用標準

鋼制止回閥，API602
溫度和壓力，ASME B16.34
結構長度，ASME B 16.10
端法蘭， ASME B 16.5
對焊端，ASME B 16.25
承插焊，ASME B 16.11
螺紋端，ASME B1.20.1
試驗標準，API 598

設計說明

栓接閥蓋或焊接閥蓋
升降或旋啟式閥瓣
法蘭、承插焊或對焊端
水平或垂直安裝

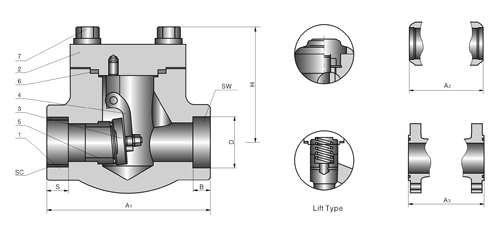

標準材料規范

No.	Part Name	ASTM Material
No.	Part Name	Carbon Steel	1.25Cr-0.5Mo	P PKnr-1Mn	304 Type	316 Type	304L Type	316L Type	20 Alloy
1	Body	A105	A182 F11	A182 F22	A182 F304	A182 F316	A182 F304L	A182 F316L	20-Alloy
2	Bonnet	A105	A182 F11	A182 F22	A182 F304	A182 F316	A182F304L	A182F316L	20-Alloy
3	Disc	A182 F6a	A182 F11+HF	A182 F22+HF	A182 F304	A182 F316	A182 F304L	A182 F316L	20-Alloy
4	Hinqe	A182 F6a	A182 F11	A182 F22	A182 F304	A182 F316	A182F304L	A182F316L	20-Alloy
5	Seat	A182 F6a	A182 F11+HF	A182 F22+HF	A182 F304	A182 F316	A182 F304L	A182 F316L	20-Alloy
6	Bonnet Gasket	304+ Graphit	304+ Graphit	304+ Graphit	304+ Graphit	316+ Graphit	304L+ Graphit	316L+ Graphit	316+ Graphit
7	Bonnet Bolt	A193 B7	A193 B7	A193 B16	A193 B8	A193 B8M	A193 B8	A193 B8M	A193 B8M

主要外形尺寸和質量 Class 800

栓接閥蓋，
設計按照 BS 5352

R.P		-	1/2	3/4	1	11/4	11/2	2
F.P		1/4	3/8	1/2	3/4	1	11/4	11/2	2
L	Lift	79	79	92	111	120	152	172	200
L	Swing	79	79	92	111	120	120	140	178
H	Lift	61	61	61	78	84	84	118	132
H	Swing	61	61	61	78	84	84	120	133
d	Lift	7	9	13	17.5	23	30	35	46
d	Swing	8	10.5	13.5	18	24	29	36.5	45
Weight (kg)	Lift	1.2	1.5	1.7	3.3	4.2	4.2	10.5	12.5
Weight (kg)	Swing	1.4	15	1.7	3.3	4.2	4.2	8.5	10.9

主要外形尺寸和質量?Class 800

焊接閥蓋，
設計按照 BS 5352

R.P		1/2	3/4	1	11/4	11/2	2	21/2
F.P	1/4	3/8	1/2	3/4	1	11/4	11/2	2
L	79	79	92	111	120	152	172	200
H	61	61	61	78	84	103	118	132
d	7	9	13	17.5	23	30	35	46
Weight(kg)	1.2	1.3	1.5	3.0	3.9	6.0	10	12

主要外形尺寸和質量 Class 900~1500

栓接閥蓋，
設計按照 BS 5352

R.P			1/2	3/4	1	11/4	11/2	2
F.P		1/4	3/8	1/2	3/4	1	11/4	11/2	2
L	Lift	92	111	111	120	152	172	200	-
L	Swing	92	111	111	120	120	140	178	-
H	Lift	61	78	78	84	103	118	132	-
H	Swing	61	78	78	84	101	120	133	-
d	Lift	7	12	15	20	28	32	40	-
d	Swing	8	10.5	13.5	187	24	29	45	-
Weight (kg)	Lift	1.5	3.4	3.3	4.2	6.3	10.5	12.5	-
Weight (kg)	Swing	1.5	3.4	3.3	4.2	5.0	8.5	10.9	-

主要外形尺寸和質量 Class 900~1500

焊接閥蓋，
設計按照 BS 5352

R.P		1/2	3/4	1	11/4	11/2	2	21/2
F.P	1/4	3/a	1/2	3/4	1	11/4	11/2	2
L	92	111	111	120	152	172	200	-
H	61	78	78	84	103	118	132	-
d	7	12	15	20	28	32	40	-
Weight(kg)	1.3	3.1	3.1	3.9	5.8	10.0	11.5	-

主要外形尺寸和質量 Class 900~1500

栓接閥蓋，
設計按照 BS5,352

F.P		1/4	3/8	1/2	3/4	1	11/4	11/2	2
L		110	110	110	110	150	150	210	235
H		166	166	171	207	240	258	330	355
d	Lift	9	10	12	15	20	28	32	40
d	Swing	8	0.5	13.5	18	24	29	36.5	45
Weight	Lift	2	2.1	1.9	4	5.1	7.2	12.1	14
(kg)	Swing	1.9	2.3	2.3	4.35	5.25	7.8	12.5	14.6
